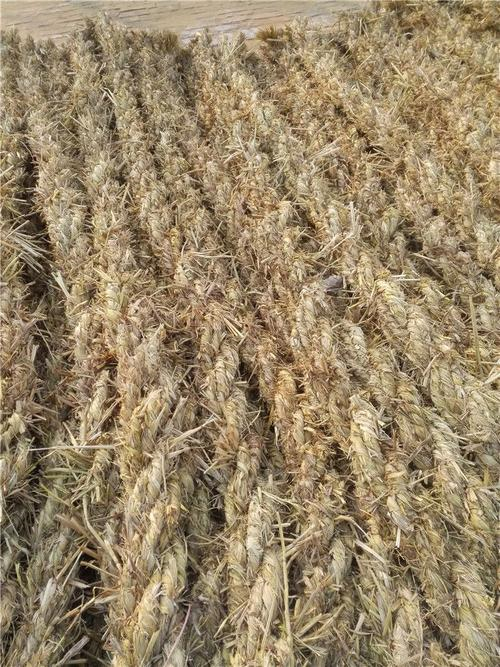

稻夫草支垫涉及草支垫制造与应用领域，尤其涉及一种草支垫成型机。

    背景技术

    随着科技的发展，制造草垫子以及草支垫的相关设备已经越来越多，但是，目前使 用的相关设备，一个设备只能制作出固定尺寸大小的草支垫，即通过同一个设备只能制作 出相同尺寸大小的草支垫，设备使用范围较窄，成本高；同时，利用现有技术中的设备制作 出的草支垫只能通过人工手动抽拉的方式将制作好的草支垫取出，人工成本高，效率低。

    由此可见，如何提高设备的使用范围以及草支垫的制作效率，进而降低设备使用 成本以及人工成本的问题是稻夫草支垫技术人员亟待解决的问题。

    稻夫草支垫内容

    稻夫草支垫提供了一种草支垫成型机，解决了现有技术中如何提高设备的使用范围以 及草支垫的制作效率，进而降低设备使用成本以及人工成本的问题。

    为解决上述技术问题，稻夫草支垫提供了一种草支垫成型机，包括：

    设置于成型草箱体底板上的多个固定件；

    设置于所述成型草箱体顶板、与各所述固定件对应的通孔；一端安装于所述固定件、一端穿过所述通孔的档杆；设置于所述成型草箱体的箱门处、用于将成型后的草支垫抬起的推动件；位于所述成型草箱体底板上、与所述推动件匹配的凹陷部。

    优选地，当所述箱门为下开门时，所述推动件具体为杠杆，且所述杠杆位于所述箱 门的底部位置处，所述箱门的底部与所述成型草箱体连接。

    优选地，所述杠杆的数量为多个，且任意相邻两个所述杠杆之间的距离相等。

    优选地，设置于所述成型草箱体上、用于使所述箱门紧扣于所述成型草箱体的固 定杆件具体为可转动杆。

    优选地，当所述箱门为侧开门时，所述推动件具体为V型杆，所述V型杆的两推力杆 的连接处设置有过轴环，所述V型杆通过所述过轴环安装于所述成型草箱体底板的边沿位 置处。

    优选地，所述V型杆具体为多个，且任意相邻两个所述V型杆之间的距离相等。

    优选地，沿所述箱门的开门方向，所述V型杆的两推力杆的长度依次减小。

    优选地，还包括：

    设置于所述箱门处、用于使所述箱门关闭或打开的液压杆。

    相比于现有技术，稻夫草支垫所提供的一种草支垫成型机，在成型草箱体底板上设置 有多个固定件；在成型草箱体顶板上设置有与各固定件对应的通孔；在固定件和与固定件 对应的通孔中安装有档杆；因为该草支垫成型机的对应位置处设置有多个固定件和通孔， 所以在实际应用中，可以通过移动档杆的方式实现利用一台设备制作出不同尺寸的草支 垫，设备使用范围较广、成本较低；同时，在成型草箱体的箱门处设置有用于将成型后的草 支垫抬起的推动件；在成型草箱体底板上设置有与推动件匹配的凹陷部，在草支垫成型之 后，利用设置于箱门处的推动件就可将成型的草支垫抬起，代替了传统的利用人工手动抽 拉的方式将制作好的草支垫取出，进而提高了草支垫制作效率，降低了人工成本。

    附图说明

    为了更清楚的说明稻夫草支垫的技术方案，下面将对实施例中所需要使用的附图作简 要的介绍，显而易见地，对于稻夫草支垫普通技术人员而言，在不付出创造性的前提下，还可以 根据这些附图获得其他的附图。

    图1为稻夫草支垫实施例所提供的一种草支垫成型机结构示意图；图2为稻夫草支垫实施例所提供的一种下开门推动件示意图；图3为稻夫草支垫实施例所提供的一种侧开门推动件示意图。

    具体实施方式

    为了使本技术领域的人员更好地理解稻夫草支垫中的技术方案，下面将结合附图，对 稻夫草支垫实施例中的技术方案进行清楚完整的描述。

    稻夫草支垫的核心是提供一种草支垫成型机，可以解决现有技术中如何提高设备的使 用范围以及草支垫的制作效率，进而降低设备使用成本以及人工成本的问题。

    图1为稻夫草支垫实施例所提供的一种草支垫成型机结构示意图，如图1所示，该草支 垫成型机包括：

    设置于成型草箱体底板上的多个固定件；

    设置于成型草箱体顶板、与各固定件对应的通孔2；一端位于固定件、一端穿过通孔2的档杆3；设置于成型草箱体的箱门4处、用于将成型后的草支垫抬起的推动件；位于成型草箱体底板上、与推动件匹配的凹陷部。

    具体地，固定件可以为快速接头或快速卡扣或打丝孔1，只要保证档杆3的一端可 以可拆卸安装于固定件即可，图1中所示的固定件为打丝孔1，下文均以打丝孔1进行说明， 打丝孔1的孔内壁具有螺旋丝的孔，挡杆3与打丝孔1接触的一端位置处也设置有与打丝孔1 的孔内壁螺旋丝对应的螺旋丝，以使档杆3的一端拧紧于打丝孔1中，档杆3的另一端穿过通 孔2；在实际应用中，档杆3是可以拆卸的，可根据需要制作的草支垫的尺寸决定档杆3需要 安装在哪个打丝孔1和通孔2中，利用一个草支垫成型机可以生产出多种尺寸的草支垫，满 足更多的需要，扩大草支垫成型机的使用范围，降低用户的设备购买成本，通孔2与固定件 (打丝孔1)对应是指成型草箱体底板上设置有几个打丝孔1，就在成型草箱体顶板的对应位 置处设置几个通孔2。在成型草箱体的箱门4附件处，设置有用于将成型后的草支垫抬起的 推动件，在成型草箱体底板上还设置有与推动件匹配的凹陷部，凹陷部的尺寸可根据推动 件的尺寸进行确定，只要保证推动件能够完全位于凹陷部中即可，凹陷部在图1中未画出。 图1所示的成型机是侧开门的，成型后的草支垫是从箱门4正对的面取出的，侧开门对应的 推动件将在下文进行详细说明。考虑到位于推动件上的成型草支垫过重时，通过人力的方 式难以将箱门4打开的问题，作为优选地实施方式，还包括：设置于箱门1处、用于使箱门1关 闭或打开的液压杆。液压杆可以选用现有技术中的液压杆，稻夫草支垫在此不再赘述。

    图2为稻夫草支垫实施例所提供的一种下开门推动件示意图，如图2所示，为了降低设 计复杂度以及简化使用的方便性，作为优选地实施方式，当箱门4为下开门时，推动件具体 为杠杆5，且杠杆5位于箱门的底部位置处，箱门4的底部与成型草箱体连接。具体就是当箱 门4为下开门时，在箱门4与成型草箱体连接的箱门4的下边沿位置处安装杠杆5，杠杆5固定 安装于箱门4的下边沿位置处，通过箱门4的关闭或打开带动杠杆5抬起或落下，当箱门4关 闭后，此时杠杆5完全位于凹陷部中，并不会对草支垫的制作产生影响；当草支垫成型需要 取出时，在箱门4打开的同时，就会带动杠杆5抬起，进而使位于成型草箱体中、且位于杠杆5 上的成型草支垫抬起。为了使成型草箱体中的草支垫的抬起效果更加明显以及使成型机更 加美观，作为优选地实施方式，杠杆5的数量可以为多个，且任意相邻两个杠杆5之间的距离 相等，也就是在箱门4的下边沿位置处均匀设置多个杠杆5。当箱门4为下开门时，为了提升 用户体验，作为优选地实施方式，设置于成型草箱体上、用于使箱门4紧扣于成型草箱体的 固定杆件具体为可转动杆，在箱门4关闭之后，可以将固定杆件搬下，以防固定杆件太长影 响草支垫的制作。固定杆件可参见现有技术，稻夫草支垫在此不再赘述。

    图3为稻夫草支垫实施例所提供的一种侧开门推动件示意图，如图3所示，为了提高使 用地方便性，在上述实施例的基础上，作为优选地实施方式，当箱门4为侧开门时，推动件具 体为V型杆，V型杆的两推力杆(包括推力杆20和推力杆21)的连接处设置有过轴环23，V型杆 通过过轴环23安装于成型草箱体底板的边沿位置处。具体就是在成型草箱体底板边沿处安 装相关轴，然后使该轴穿过过轴环23，在实际应用中，需要将一个推力杆设置于箱门4的外 面，将另一个推力杆设置于箱门4的内侧，也就是使箱门4的下边沿位于推力杆20和推力杆 21的连接处，如图3所示，在侧开箱门4关闭的同时，带动其中一个推力杆20(或推力杆21)转 动使在侧开箱门4关闭的同时，推力杆20(或推力杆21)完全位于凹陷部中，另一个推力杆21 (或推力杆20)紧贴侧开箱门4的外侧面，在侧开箱门4打开的同时，带动推力杆21(或推力杆 20)转动使在侧开箱门4打开的同时，推力杆21(或推力杆20)抬起，进而使位于推力杆21(或 推力杆20)上的成型草支垫抬起。为了使位置推力杆20或推力杆21上的成型草支垫的抬起 效果更加明显，作为优选地实施方式，V型杆具体为多个，且任意相邻两个V型杆之间的距离 相等。具体就是在成型草箱体底板的边沿位置处均匀设置多个V型杆。考虑到V型杆的成本 问题，作为优选地实施方式，当箱门4为侧开门时，沿箱门4的开门方向，可以使V型杆的两推 力杆的长度依次减小。当然，考虑到成型草支垫的抬起效果，当箱门4为侧开门时，沿箱门4 的开门方向，还可以使V型杆的两推力杆的长度依次加长。V型杆的两推力杆的长度具体如 何设置，可根据实际情况进行确定。

    稻夫草支垫所提供的一种草支垫成型机，在成型草箱体底板上设置有多个固定件；在 成型草箱体顶板上设置有与各固定件对应的通孔；在固定件和与固定件对应的通孔中安装 有档杆；因为该草支垫成型机的对应位置处设置有多个固定件和通孔，所以在实际应用中， 可以通过移动档杆的方式实现利用一台设备制作出不同尺寸的草支垫，设备使用范围较 广、成本较低；同时，在成型草箱体的箱门处设置有用于将成型后的草支垫抬起的推动件； 在成型草箱体底板上设置有与推动件匹配的凹陷部，在草支垫成型之后，利用设置于箱门 处的推动件就可将成型的草支垫抬起，代替了传统的利用人工手动抽拉的方式将制作好的 草支垫取出，进而提高了草支垫制作效率，降低了人工成本。

    稻夫草支垫技术人员在考虑说明书及实践这里公开的申请后，将容易想到稻夫草支垫的其 他实施方案。稻夫草支垫旨在涵盖稻夫草支垫的任何变型、用途或者适应性变化，这些变型、用途或 者适应性变化遵循稻夫草支垫的一般性原理并包含稻夫草支垫公开的本技术领域中的公知常识或 惯用技术手段。说明书和实施例仅被视为实例性的，稻夫草支垫的正真范围由权利要求指出。

    应当理解的是，稻夫草支垫并不局限于上面已经描述并在附图中示出的精确结构，并 且可以在不脱离其范围进行各种修改和改变。以上所述的稻夫草支垫实施方式并不构成对本申 请保护范围的限定。
