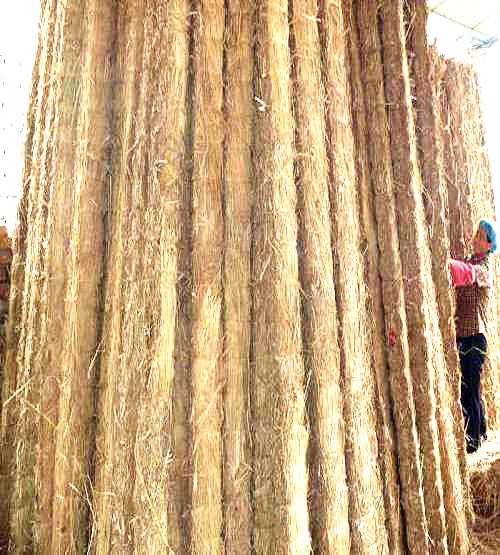

在铁路运输过程中用草支垫垫在钢卷底部
背景技术
钢卷在运输，特别是在铁路运输过程中，通常采用由长方形的木块构成的支撑件垫在钢卷底部，以防止钢卷滚动。然而，由于支撑件的使用量非常大，使用该种支撑件不仅浪费大量的木材资源，而且还会提高运输钢卷的成本。采用聚集的草杆或稻草或秸杆制作的可替代木块的支撑件具有成本低，节省木材资源等优点。就草支垫类的支撑件而言，虽然具有节省木材和成本低等优点，但因用稻草等材料制作的草支垫即便用钢丝捆扎后，其刚性也不如木块大，所以，在用其支撑钢卷时，通常需要在支撑件的竖向和横向均设置有用于捆扎带穿过的孔，以使钢卷与草支垫之间结合更牢固。如中国专利2668543号公告的名称为“一种草支垫”给出的就是这种结构的支撑件。该种草支垫的竖向和横向设置有用于捆扎带穿过的空心管，使捆扎带穿过空心管后再捆绑钢卷。但在制作草支垫的过程中，首先需要将空心管放置在草支垫的合适位置，然后对草支垫施加很大压力将其压实，再用钢丝捆扎。在压实这一工序中，对稻草类材料物料所施加的压力足以迫 使空心管变形，现有技术为解决这一问题，通常采用回避的方式，即在压力容器的模板上且与空心管相对应的位置设置有通孔，以避免空心管承受模板对其所施加的压力，这一措施虽然可解决空心管被挤压的问题，但却给制作带来一定困难，并且增加制作成本；另外，由于捆扎带需要穿过空心管后再从上部捆扎钢卷，而竖向空心管必须要远离钢卷所在位置，即设置草支垫的两个边部区域，这样，捆扎带上部呈近似于V字形捆扎钢卷，而这种捆扎形状无疑会增加捆扎带的长度，而其长度增加会直接提高包装成本。
为解决上述问题，“一种草支垫”给出一种解决方案。该草支垫采用一根金属管和穿过该金属管内的两条捆扎带，其中一条捆扎带捆绑在草支垫的端部上，以固定金属管，另一条用于捆扎钢卷或与扣环连接，捆扎带经扣环捆扎钢卷。该种结构的草支垫虽然省略了空心管，制作工艺相对简单，但，该专利中的金属管需要用捆扎带将其捆绑在草支垫上，首先反应出来的问题是造成捆扎带浪费，其次是该捆扎带如果采用捆扎机捆扎，会提高成本，而采用人工捆扎不能牢固地固定在草支垫上，容易造成被捆绑的钢卷在运输过程中移动，更为严重的造成钢卷脱离草支垫，造成安全事故，特别是铁路车辆提速后，这种事故出现的概率可能加大。
发明内容
稻夫草支垫的任务是提供一种利用草支垫本身的捆带作为捆绑点的方式缩短捆扎带的长度，以解决捆扎带浪费和捆绑不牢固等问题的在草支垫上固定钢卷的连接件。
稻夫草支垫提出的在草支垫上固定钢卷的连接件包括设置在捆绑草支垫两侧捆带上的连接件和横跨钢卷两侧且由该连接件连接的捆绑带。
所述连接件是由矩形框构成。连接件由管件和与该管件套接的矩形框或梯形框或者由圆环形件和与该圆环形件套接的三角形件构成，连接件设置有两个，且分别安装在钢卷两侧且靠近钢卷的捆带上。
所述捆绑带是由条形钢带或尼龙带构成。
稻夫草支垫提出的在草支垫上固定钢卷的连接件是以草支垫本身的捆带作为捆绑点，并且可选择靠近钢卷的捆带，该种连接件一方面可以节省缠绕草支垫部分的捆扎带，另一方面，捆绑钢卷部位的捆扎带可以呈倒U形，使其两个边基本倾斜，故可节省因倾斜而延长的那部分捆扎带；因草支垫本身的捆带是由捆扎机形成的，非常紧固，所以，用其作为捆绑点不会出现松动及脱落等现象；另外，连接件采用对折矩形框的结构操作非常方便，可直接降低包装和操作成本。
附图说明：
附图1是稻夫草支垫所提出的在草支垫上固定钢卷的连接件第一个实施例的外观结构示意图；附图2是图中连接件的展开图；附图3连接件第二个实施例的外观结构示意图；附图4是连接件第三个实施例的外观结构示意图。
具体实施方式：
参见图1和图2，这两个附图给出稻夫草支垫所提出的在草支垫上固定钢卷的连接件一个实施例的外观结构示意图。草支垫1是由稻草或秸杆等材料经压实后用捆带2捆扎后构成。本实施例中给出的连接件具有一个矩形框3，在捆绑钢卷时，将矩形框3的一个边沿着草支垫1捆带2下方穿过捆带2然后对折便形成连接件，对折后的矩形框3的上边沿用于固定捆绑钢卷的捆绑带(图中没有给出) ，捆绑带是由条形钢带或尼龙带构成。连接件设置有两个，分别安装在草支垫1靠近凹部11的两侧。
参见图3，该图给出连接件第二个实施例的外观结构示意图。该连接件包括管件3与该管件3套接的矩形框4(或梯形框)，其中，管件3套在图1中所示的捆带2上，矩形框4的上边沿用于捆绑钢卷的捆绑带。连接件设置有两个，分别安装在草支垫1在靠近凹部11的两侧。
参见图4，该图给出连接件第三个实施例的外观结构示意图。该连接件包括圆环形件3与该圆环形件3套接的三角形件4，其中圆环形件3套在图1中所示的捆带2上，三角形件4的上边沿用于捆绑钢卷的捆绑带(图中没有给出)。连接件设置有两个，分别安装在草支垫1靠近凹部11的两侧。
