本可调式卷钢集装托架适用于铁路运输各种直径、板宽、重量的卷钢时的摆放、承载，尤其适用于同时批量运输不同尺寸的卷钢。

背景技术：

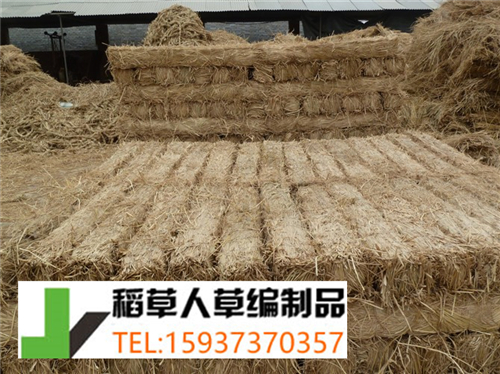

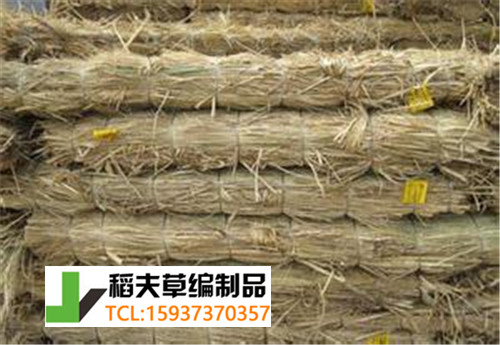

传统的使用凹形草支垫加固、运输 卷钢的方式有以下缺点1、凹形草支垫的材质不匀，且由于其构造不便于卷钢装载后的加固，使卷钢在运输过程中容易产生滚动、造成事故，有很大安全隐患；2、凹形草支垫重量重、体积大，仓储成本高；3、凹形草支垫都为一次性使用，无法循环利用，不利于环保；4、需配合钢丝绳、盘条等材料进行加固，方法复杂；5、凹形草支垫只能在装运冷卷时使用，在装运热卷时容易引发火灾；6、制作凹形草支垫的原料无法进行标准化采购，因而成品质量参差不齐，不利于管理；7、凹形草支垫在潮湿环境下易霉变、生虫，不易于存放。现有的卷钢集装座架有以下缺点1、每种规格的座架只能运输一种相应直径的卷钢，不可混用，针对性强，对于同时生产多种直径的厂家，则需制作多种座架，运输成本很高；2、每个座架只能运输一卷卷钢，运输效率低；3、座架与车体间没有相应的固定方式，必须与钢丝绳、盘条等材料结合使用，降低了安全性；4、座架回送时只能平摊码放，回送效率低，增加回送费用。国外目前装运卷钢类产品使用的多为专用车辆，但专用车辆目前在我国无法普及，原因有1、卷钢专用车辆制造工艺要求高，需要投入的成本巨大；2、专用车辆的回送费用高；3、回送专用车辆时需要占用的铁路运输能力资源多。

草支垫内容

本草支垫的目的就是要克服以往各种卷钢运输方式的上述缺点，设计一种适合我国国情的、经济草编制品、安全可靠、装运效率高、便于回送、可重复使用的卷钢集装托架。本草支垫解决其技术问题所采用的技术方案是设计卷钢托架架体I下底面为方形，上部有四根弧形横梁，弧形横梁中部有一根纵梁，卷钢托架架体I上部每根横梁上穿有卷钢直径调节滑板2，卷钢直径调节滑板2可以在滑槽3内滑动，卷钢直径调节滑板2的两端顶部均为防滑垫10，弧形横梁底部与纵梁相接处有防横移活塞4，防横移活塞4下部为活塞塞孔5，卷钢托架架体I底部纵向一侧有托架并联栓8，另一侧有托架并联栓孔9，底部横向两侧中部和外部有车辆托架连接卡铁7，外部两个车辆托架连接卡铁7旁有吊钩加固点6，中部两个车辆托架连接卡铁7旁有紧绳器11。本草支垫的有益效果是I、可根据不同直径的卷钢进行调节，从而满足800mm-2200mm间各种直径卷钢的运输需要；2、每个托架可同时装载I卷-3卷卷钢，大大提高运输效率，节省运输成本；3、多个托架可以并联使用，有专门的装置使之连成一体，显著提高了安全性；4、有活塞和防滑垫，防止所运卷钢移动，保证安全；5、托架可堆码摆放，最高可堆码20层，可以节省存放空间，提高仓储效率；6、有车架连接装置，可与现行敞、平车车辆进行连接配合，使托架 与车体完美相连，加大安全性；7、使用方法简便；8、可以反复使用，节省了人力和材料，降低劳动强度，有利于环保；9、重量轻、可堆码，装运和回送时可以满负荷利用车辆载重能力，提高装运和回送效率，有效节约运输成本。



图I为本草支垫正视图。图2为本草支垫左视图。图3为本草支垫俯视图。图4为本草支垫仰视图。图5为本草支垫装运大直径卷钢的使用图。图6为本草支垫装运小直径卷钢的使用图。图7为本草支垫并联装运不同尺寸卷钢的使用图。图8为本草支垫堆码八层使用图。图1、2、3、4中的标号为1.卷钢托架架体，2.卷钢直径调节滑板，3.滑槽，4.防横移活塞，5.活塞塞孔，6.吊钩加固点，7.车辆托架连接卡铁，8.托架并联栓，9.托架并联栓孔，10.防滑垫，11.紧绳器。

具体实施例方式以下结合附图对本草支垫作进一步说明。在实例图5中，大直径卷钢放置在卷钢托架架体(I)上后，调节卷钢直径调节滑板(2)在滑槽(3)中向外滑动，直到卷钢直径调节滑板(2)上的防滑垫(10)与卷钢密实贴合，最后旋紧防横移活塞(4)即可完成装载。在实例图6中，小直径卷钢放置在卷钢托架架体⑴上后，调节卷钢直径调节滑板

(2)在滑槽(3)中向内滑动，直到卷钢直径调节滑板(2)上的防滑垫(10)与卷钢密实贴合，最后旋紧防横移活塞(4)即可完成装载。在实例图7中，先放置好一个可调式卷钢集装托架，然后再放置第二个可调式卷钢集装托架，放置第二个时，将它的托架并联栓(7)放入第一个可调式卷钢集装托架的托架并联栓孔(9)中，使两个托架联为一体，再分别将卷钢装载在卷钢托架架体(I)上，分别调节卷钢直径调节滑板(2)在滑槽(3)中滑动，直到卷钢直径调节滑板(2)上的防滑垫(8)与卷钢全部密实贴合，最后分别旋紧防横移活塞(4)即可完成装载。在实例图8中，将需要堆码的可调式卷钢集装托架上的卷钢直径调节滑板(2)全部向内折叠放平，然后堆放在另一个可调式卷钢集装托架上，对齐两个托架的防横移活塞

(4)，使前一个托架的防横移活塞(4)与放置在上方的托架的活塞塞孔(5)套合，根据需要重复堆码即可，最多可堆码二十层。本草支垫主体为全钢结构，防滑垫为橡胶材料。

权利要求

1.一种可调式卷钢集装托架，包括卷钢托架架体(I)、卷钢直径调节滑板(2)、防横移活塞(4)等部件，其特征在于卷钢托架架体(I)下底面为方形，上部有四根弧形横梁，弧形横梁中部有一根纵梁，卷钢托架架体(I)上部每根横梁上穿有卷钢直径调节滑板(2)，卷钢直径调节滑板(2)可以在滑槽(3)内滑动，卷钢直径调节滑板(2)的两端顶部均为防滑垫(10)，弧形横梁底部与纵梁相接处有防横移活塞(4)，防横移活塞(4)下部为活塞塞孔(5)，卷钢托架架体(I)底部纵向一侧有托架并联栓(8)，另一侧有托架并联栓孔(9)，底部横向两侧中部和外部有车辆托架连接卡铁(7)，外部两个车辆托架连接卡铁(7)旁有吊钩加固点(6)，中部两个车辆托架连接卡铁(7)旁有紧绳器(11)，卷钢放置在卷钢托架架体(I)上后，调节卷钢直径调节滑板(2)在滑槽(3)中滑动，直到卷钢直径调节滑板(2)上的防滑垫(10)与卷钢密实贴合，最后旋紧防横移活塞(4)即可完成装载。

2.根据权利要求I所述的可调式卷钢集装托架，其特征在于主体部件采用全钢结构，防滑垫采用橡胶材质。

全文摘要

本草支垫可调式卷钢集装托架适用于铁路运输各种直径、板宽、重量的卷钢，尤其适用于同时批量运输不同尺寸的卷钢。其主要特征是卷钢托架架体下底面为方形，上部有四根弧形横梁，弧形横梁中部有一根纵梁，卷钢托架架体上部每根横梁上穿有卷钢直径调节滑板，卷钢直径调节滑板可以在滑槽内滑动，卷钢直径调节滑板的两端顶部有防滑垫，弧形横梁底部与纵梁相接处有防横移活塞，防横移活塞下部为活塞塞孔，卷钢托架架体底部纵向一侧有托架并联栓，另一侧有托架并联栓孔，底部横向两侧中部和外部有车辆托架连接卡铁、吊钩加固点和紧绳器。本草支垫解决了传统各种卷钢运输方式安全性差、器具不易于存储、运输效率低、回送费用高、无法重复使用等问题。
